Perforación láser de tabletas osmóticas de dos cámaras patentada (patente del académico Hou Huimin): problemas resueltos, ventajas aseguradas
Los problemas prácticos del taladrado de comprimidos osmóticos de dos cámaras son bien conocidos: orificios en la cara equivocada, diámetros inconsistentes y una verificación en línea deficiente. Este artículo explica los problemas centrales y cómo la patente CN2642449Y del académico Hou Huimin los resuelve con una arquitectura de lazo cerrado lista para producción, base de la solución Olando K3-2 de HUANGHAI.
Los problemas a los que realmente se enfrenta
- Taladrado en la cara equivocada: El orificio de liberación debe estar en el lado de la capa de fármaco. Cualquier confusión arruina el perfil de liberación.
- Presencia o tamaño de orificio inconsistente: Los orificios ausentes o subdimensionados alteran la disolución y dificultan el control entre lotes.
- Controles dependientes de personas: La inspección manual es propensa a errores y no puede seguir el ritmo de un flujo continuo.
- Manipulación fragmentada: El volteo, la reinspección y la clasificación suelen repartirse entre varios equipos, lo que aumenta los errores de alimentación y los rechazos.
Cómo CN2642449Y resuelve estos problemas
CN2642449Y (patente del académico Hou Huimin) describe un sistema integrado y totalmente automático que enlaza la alimentación, la detección de cara, el volteo opcional, el taladrado con láser de CO2 inspección por cámara y la clasificación de comprimidos buenos y rechazados bajo un único controlador.
- Garantiza la cara correcta: Dos verificaciones de cara identifican la orientación del comprimido; una unidad de volteo la corrige antes del taladrado.
- Fija la posición antes del disparo: Los alojamientos giratorios indexan los comprimidos y mantienen la posición durante el taladrado láser.
- Verifica de inmediato: La inspección por cámara posterior al taladrado confirma en línea la presencia y la calidad del orificio.
- Cierra el lazo: Los comprimidos no conformes o que siguen en la cara equivocada se envían automáticamente a una rampa de rechazo.
Página de la patente: CN2642449Y (patente del académico Hou Huimin) — Dispositivo automático de taladrado láser para comprimidos osmóticos de dos cámaras

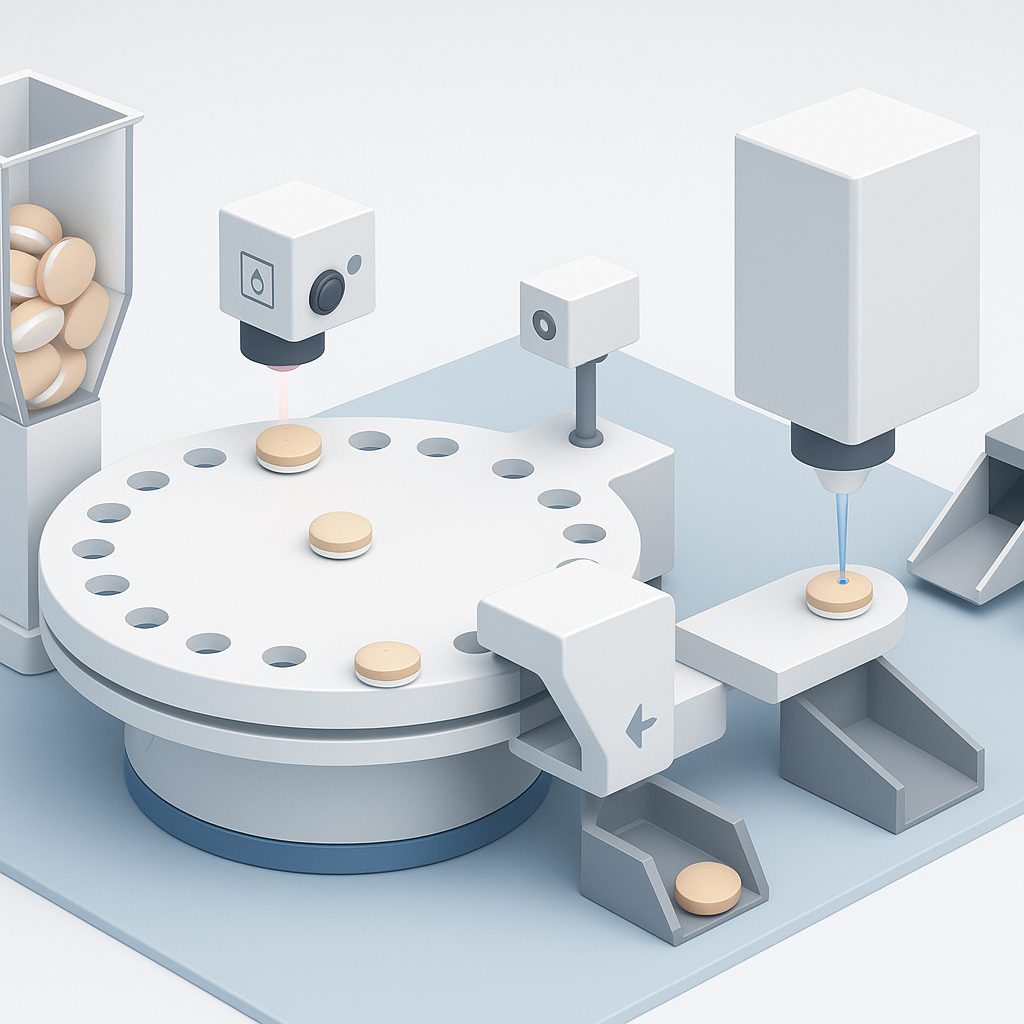

El sistema de un vistazo
- El alimentador deposita los comprimidos en alojamientos dedicados de un disco giratorio.
- Verificación de cara n.º 1: Un selector óptico/de color identifica el lado de la capa de fármaco.
- Si es incorrecto: pasa por la unidad de volteo para corregir la orientación.
- Verificación de cara n.º 2: Se verifica de nuevo la orientación; si sigue siendo incorrecta, pasa a la vía de rechazo.
- Estación láser: El controlador indexa y se detiene; el láser de CO2 perfora el microorificio.
- Control de calidad por visión: La cámara valida que exista un orificio correcto.
- Clasificación: Los comprimidos buenos continúan; los defectuosos se desvían automáticamente.
Ventajas que puede defender
- Taladrado garantizado en una sola cara: Elimina la causa raíz de los fallos de liberación.
- Verificación objetiva en línea: El control de calidad por cámara detecta en tiempo real orificios ausentes o subdimensionados.
- Base de patente: La arquitectura y el flujo de trabajo se basan en la patente fundacional de perforación láser CN2642449Y del académico Hou Huimin.
Producto relacionado
Olando K3-2 Sistema de perforación láser
Perforación láser para comprimidos osmóticos bicapa (6–20 mm), orificios de 0,9 mm con precisión de ±0,1 mm, hasta 120.000 comprimidos por hora.
Por qué HUANGHAI
- Fundamento: Partimos de la patente fundacional de perforación láser CN2642449Y del académico Hou Huimin para los mecanismos y flujos de trabajo clave.
Conozca aquí nuestro sistema de generación actual: sistema de perforación láser farmacéutico Olando K3-2
Lecturas adicionales
Preguntas frecuentes
P: ¿Cómo crea la perforación láser comprimidos de liberación controlada?
R: La perforación láser crea una abertura precisa en el recubrimiento de la tableta, formando el orificio de administración del fármaco para los sistemas de tabletas de bomba osmótica (tecnología OROS). El diferencial de presión osmótica entre el núcleo del comprimido y los fluidos gastrointestinales impulsa la liberación del API a través de esta abertura a una velocidad controlada. El diámetro del orificio, la profundidad (ciego vs. pasante) y la posición son parámetros críticos. El Olando K3-2 ofrece una exactitud de ±0,1 mm y hasta 120.000 tabletas/hora (según un comprimido de 15 mm), con inspección visual de circuito cerrado.
P: ¿Puede el Olando K3-2 perforar orificios ciegos y pasantes?
R: Sí — el Olando K3-2 ofrece una precisión de orificio ciego/pasante de 0,9 mm con una consistencia de profundidad de orificio de ±0,05 mm.
P: ¿Qué formas y tamaños de comprimido puede procesar el Olando K3-2?
R: El Olando K3-2 procesa comprimidos redondos bicapa. Admite diámetros de comprimido de 6 mm a 20 mm. El sistema procesa hasta 120 000 comprimidos/hora.
P: ¿Está el sistema de perforación láser diseñado para respaldar los requisitos de la FDA 21 CFR Parte 11?
R: El sistema de perforación láser Olando K3-2 está diseñado para entornos cGMP, utiliza un PLC de Siemens y está diseñado para respaldar el cumplimiento de 21 CFR Parte 11 (pista de auditoría, registros electrónicos, control de acceso). Está diseñado para respaldar los requisitos de 21 CFR Part 11 de la FDA. Para un flujo de trabajo completo de la Parte 11 (el cumplimiento final lo establece la validación del usuario final), la solución K3-2 ofrece gestión de lotes con interfaz MES/ERP. Entre los clientes de referencia figuran Shanghai Modern Pharmaceutical (12 unidades instaladas para nifedipino CR) y Shanghai Xinyi Pharmaceutical (3 unidades para mesilato de doxazosina).
P: ¿Cuáles son los requisitos de mantenimiento continuo de los equipos de perforación láser?
R: La solución Olando K3-2 incluye plantillas de documentación de validación y formación de operadores; la validación in situ la realiza el usuario final. El mantenimiento preventivo debe incorporarse al protocolo de cualificación de equipos (IQ/OQ/PQ). Solicite las condiciones de nuestro acuerdo de servicio.
Certificaciones de los equipos y cumplimiento normativo
Huanghai fabrica bajo un sistema de gestión de la calidad ISO 9001:2015. Los equipos de líneas de producción de ODF están diseñados para respaldar los requisitos de 21 CFR Part 11.
