渗透泵片剂的激光钻孔：方向和闭环
分享
对于双腔渗透泵片剂，其释放曲线对三件事极其敏感：钻孔的位置、孔的大小以及该孔在整个批次中的一致性。
大多数客户问的不是“你能不能钻孔？”任何二氧化碳激光器都能做到这一点。真正的问题是：你能不能以符合GMP生产标准的速度，在正确的面上钻出正确的孔，并在药片离开生产流程之前将其检测出来？
这正是黄海激光钻孔解决方案和专利CN2642449Y旨在解决的问题。
为什么渗透泵片剂对毛孔如此敏感
渗透压控释系统（通常称为渗透压控释片）依靠薄膜包衣上的微小孔隙。体液通过半透膜进入，产生渗透压，并以可控的速度将药物溶液从微孔中挤出。
对于双腔片剂而言，这一点就显得更加重要了：
- 其中一层作为药物储存库。
- 另一层产生渗透压，将药物推出。
如果孔的钻孔位置错误，或者孔径和位置不稳定，释放曲线可能会发生剧烈变化——有时甚至会导致产品不再符合其参考特性。
实际线路上的典型故障模式
在实际的GMP生产中，有三类问题反复出现：
-
钻孔方向错误/钻孔方向错误
对于双腔片剂而言，方向控制至关重要。如果您的系统无法可靠地区分哪一面是药物面，那么哪怕一次错位都可能影响整批片剂的释放性能。 -
孔径和位置漂移
微孔虽小，但影响巨大。激光能量、聚焦或片剂位置的变化都可能导致微孔移动或改变其直径，从而造成不同批次药物释放曲线的差异——这是监管机构和质量保证部门不愿看到的。 -
没有有效的在线验证
如果没有视觉检测和剔除机制，任何钻孔问题都会延续到涂层检测、包装甚至放行测试环节。到那时，唯一的补救措施就是大规模返工或直接拒收。
换句话说，风险不仅仅是“有孔还是没有孔”；而是系统能否在全速生产的情况下保持正确的方向、孔隙稳定性和及时剔除缺陷。
CN2642449Y 的贡献：闭环架构

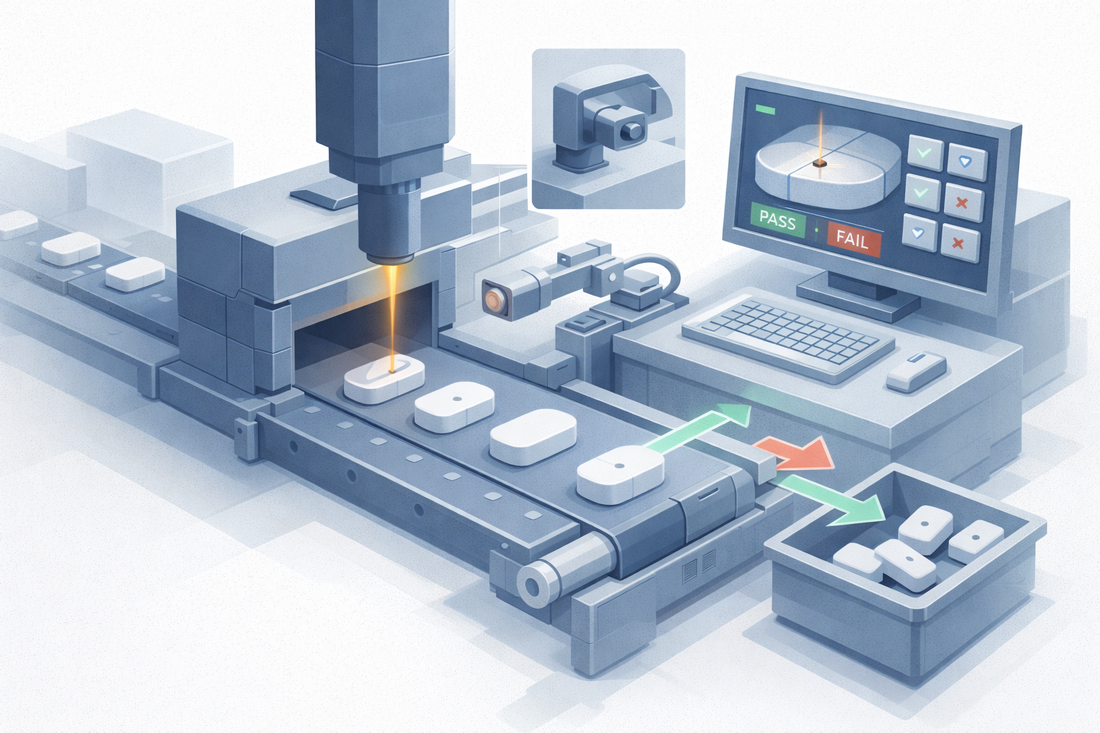

专利CN2642449Y描述了一种用于双腔渗透泵片剂的全自动激光钻孔装置。其工程价值在于它将该过程视为一个闭环，而不是一个独立的激光头。
简而言之，该架构集成了：
- 将药片送入旋转圆盘，并精确定位药片，圆盘上的凹槽与药片形状相匹配。
- 利用光学颜色/侧面识别来区分双腔片剂的药物层和渗透层。
- 计算机控制的二氧化碳激光钻孔仅在方向正确时才会触发。
- 利用摄像头对钻孔孔隙进行检查（是否存在、位置、基本质量）。
- 通过电脑控制，将合格品和不合格品分别分开出货，以便立即移除不合格的平板电脑。
一切都由中央计算机控制，将识别→钻孔→检查→分拣整合为一个可重复的结构，而不是四个孤立的设备。
黄海的解决方案：集成视觉和剔除功能的K3-2
黄海的渗透泵片剂解决方案以 CN2642449Y 概念为基础，以Olando K3-2 制药激光钻孔系统为核心，结合视觉、剔除和数据模块，专为真正的 GMP 环境而设计。
1. 方向和平板电脑操作
K3-2平台采用旋转输送结构和专用凹槽，以在钻孔过程中稳定药片。在双腔项目中，系统配置可包括：
- 通过光学或摄像头进行方向检查，以确保将正确的面朝向激光。
- 拒绝无法准确识别或正确放置的平板电脑的逻辑。
这样就从根本上解决了“钻错方向”的问题。
2. 稳定的孔隙钻进——而不仅仅是峰值速度
激光模块和运动控制系统经过优化，可实现稳定的微孔几何形状，而不仅仅是追求最高的吞吐量：
- 钻井站对钻台进行可控定位和速度控制。
- 可重复的激光参数，用于测量孔径和深度。
- 根据发布设计，每块平板电脑可支持单孔或多孔。
在大多数实际项目中，目标是达到稳定的每小时 10 万至 12 万片的产量范围，而不是为了追求理论上的最大值而牺牲孔隙质量。
3. 视觉检测和在线剔除
黄海解决方案的关键部分是集成视觉系统和剔除站：
- 视觉检测检查每片药片的孔隙存在情况、位置和基本质量特征。
- 剔除机制会自动移除未通过检验的药片，因此缺陷会在生产过程中被截留，而不是在成品中。
- 数据记录将检查结果与批次和时间窗口关联起来，为调查和审计提供证据。
这弥补了许多“纯激光”装置所缺失的环节。
4. 数据、合规性和可追溯性
除了机械和光学控制外，黄海还提供：
- K3-2 控制系统上的第 11 部分就绪选项（用户角色、电子签名、审计跟踪）。
- IQ/OQ 文件和调试验证清单。
- 可映射到 MES / EBR 或本地数据历史记录器的导出格式。
这意味着关键的钻井步骤不仅受到控制，而且有记录可查，可以审计。
这对您的 OROS 项目意味着什么
1. 降低发布风险
通过结合定向识别、稳定钻孔和在线检测，可以减少：
- 双腔片剂钻错面的概率。
- 批次间孔径和位置存在差异。
- 不同批次间溶解度和体内释放曲线出现无法解释的变化。
这意味着控释制剂的临床和监管风险更低。
2. 在线拦截而非下游突袭
通过实时检测和剔除，问题可以在发生时立即被发现：
- 包装前会剔除不合格的药片。
- 根本原因分析可以针对特定的时间窗口或参数漂移。
- 大规模返工或批量拒收的情况变得不那么频繁。
3. 更便捷的验证和审计准备
由于钻孔步骤采用闭环结构，因此更容易：
- 确定关键工艺参数和验收标准。
- 记录方向、钻孔和检验结果之间的联系。
- 为审核人员提供清晰、可追溯的质量证据链。
推荐页面和后续步骤
如果您正在评估用于渗透泵片剂的激光钻孔方案，您可能会发现以下资源也很有帮助：
结论：激光钻孔是一个可控的过程，而不仅仅是一个激光头。
对于双腔渗透泵片剂而言，成功与否并非取决于您是否拥有激光，而是取决于您的系统是否能够：
- 能够可靠地识别平板电脑的方向。
- 以线速度钻出稳定、位置正确的孔。
- 在不合格产品到达包装前将其剔除。
CN2642449Y 背后的架构和黄海的 Olando K3-2 解决方案将定向 → 钻孔 → 检测 → 分拣变成一个连贯的闭环流程——一个可扩展、可验证且专为 GMP 生产线设计的流程。
如果您正在计划或升级渗透泵片剂项目，并且需要降低钻孔步骤的风险，我们的团队可以帮助您设计符合您的产品、产量目标和监管途径的配置。
联系黄海，探讨渗透控释片剂的激光钻孔解决方案。
